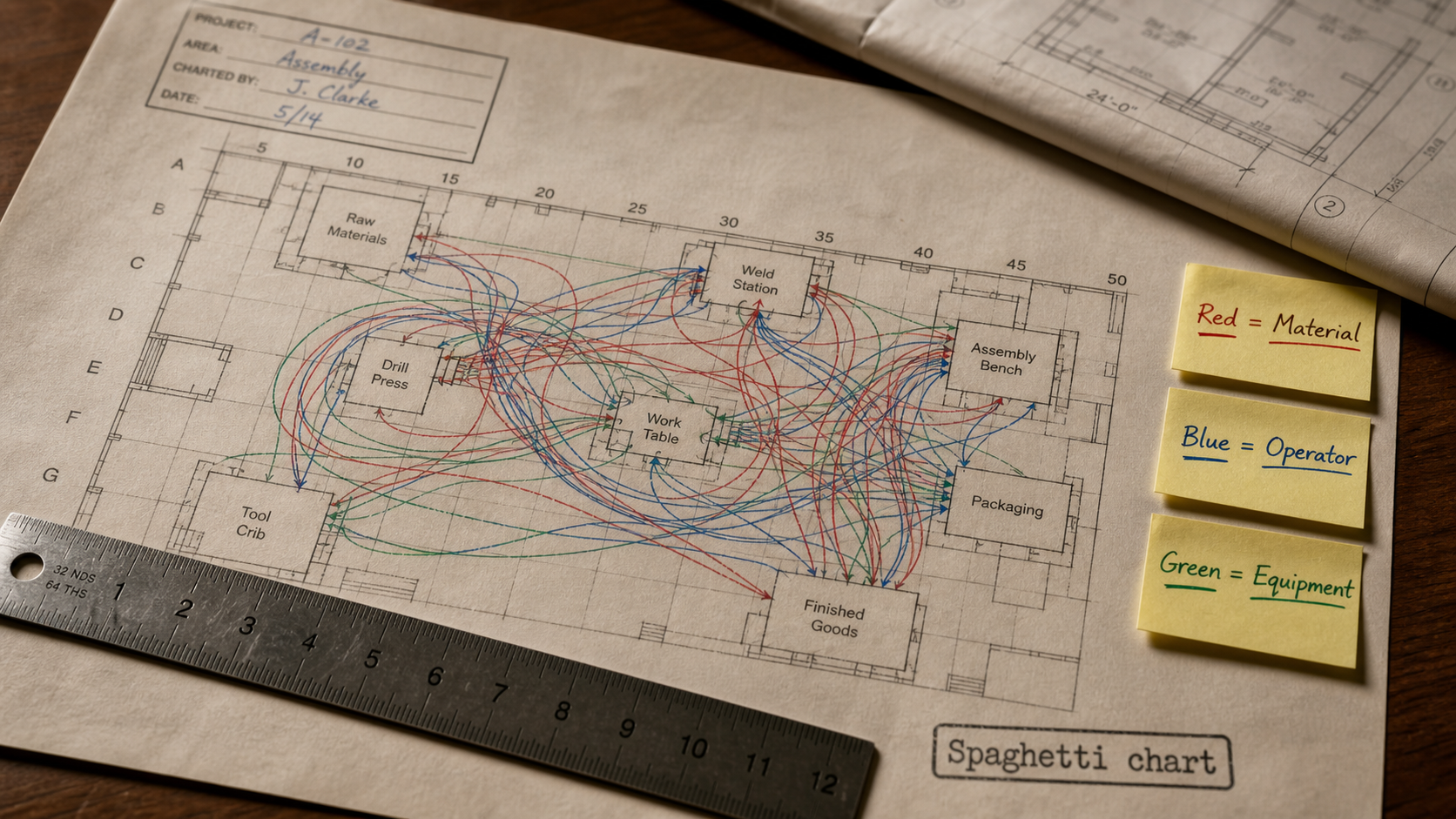

Un diagramme spaghetti sert à rendre visibles des déplacements qui, au quotidien, semblent normaux mais consomment du temps, de l’énergie et de la concentration. Utilisé en Lean management, en logistique, dans l’industrie ou les services, il consiste à tracer sur un plan les parcours réels d’une personne, d’un produit, d’un document ou d’une information. Plus les lignes s’entrecroisent, plus les pertes de temps et les zones de friction deviennent visibles.
Son intérêt tient à sa simplicité. Un plan de zone, une observation terrain et un tracé fidèle suffisent souvent à révéler des allers-retours inutiles, des croisements dangereux, des attentes ou des goulots d’étranglement. L’outil ne cherche pas à embellir la réalité, il la montre telle qu’elle se déroule.
Ce que montre vraiment un diagramme spaghetti
Le diagramme spaghetti, aussi appelé spaghetti chart ou spaghetti diagram, est une méthode de visualisation des flux physiques ou des flux d’information. Son nom vient de l’aspect du résultat : lorsque les déplacements sont nombreux et mal organisés, les lignes tracées sur le plan ressemblent à un plat de spaghettis emmêlés.
Contrairement à un simple plan d’implantation, il ne montre pas seulement où se trouvent les machines, les bureaux, les rayonnages ou les postes de travail. Il montre ce qui circule réellement entre eux. Cette différence transforme une impression diffuse de désordre en représentation concrète, discutable et améliorable. Le document devient alors un support de discussion, pas seulement un schéma.
Des flux physiques, mais aussi des flux d’information
Dans un atelier, le diagramme peut suivre un opérateur qui va chercher des pièces, utilise une machine, revient contrôler une référence, puis traverse à nouveau la zone pour déposer un produit fini. Dans un entrepôt, il peut représenter le parcours d’un préparateur de commandes. Dans un bureau, il peut suivre le cheminement d’un dossier, d’une demande client ou d’une validation interne.
La logique reste la même : chaque déplacement est tracé sur le plan, idéalement dans l’ordre chronologique. On peut utiliser une couleur par personne, par produit, par type de flux ou par journée d’observation. L’objectif n’est pas de produire un beau dessin, mais de faire apparaître les zones de friction : détours, retours en arrière, croisements, passages surchargés et ruptures de continuité.
Quand l’utiliser : les situations où il apporte le plus
Le diagramme spaghetti est particulièrement utile lorsque les problèmes sont visibles sur le terrain mais difficiles à quantifier : opérateurs qui marchent beaucoup, postes éloignés, files d’attente, manutentions répétées, retards récurrents, coordination compliquée entre équipes. Il aide à comprendre si l’organisation spatiale soutient le processus ou, au contraire, le ralentit. Dans ce cas, la carte des déplacements parle plus vite qu’un long tableau de suivi.
Industrie, logistique, santé, bureaux : des usages variés
Dans l’industrie, il sert souvent à analyser l’implantation d’un atelier et à réduire les déplacements sans valeur ajoutée. Une machine très sollicitée placée trop loin d’un poste de contrôle, un stock intermédiaire mal positionné ou un outillage dispersé deviennent immédiatement visibles sur le tracé. Le problème n’est alors plus une intuition, mais un parcours que l’on peut observer et discuter.
En logistique, il permet d’étudier les parcours dans un entrepôt : préparation de commandes, réception, stockage, expédition, retours. Les zones de croisement entre piétons, engins et marchandises peuvent révéler à la fois des pertes de temps et des risques de sécurité. Dans la santé, il peut aider à analyser les déplacements du personnel entre chambres, postes de soins, pharmacie et zones administratives. Dans les services ou l’IT, il peut être adapté aux flux d’information : validations, transferts de dossiers, échanges entre équipes.
Le bon moment dans un projet d’amélioration
On l’utilise souvent au début d’un projet Lean, quand il faut comprendre la situation réelle avant de proposer des solutions. Il est aussi pertinent après une réorganisation, pour vérifier que la nouvelle implantation réduit réellement les trajets et ne déplace pas simplement le problème ailleurs.
Le socle d’un bon diagramme n’est pas le tracé, mais le périmètre choisi. Si l’on observe une zone trop grande, le dessin devient confus et les conclusions restent vagues. Si l’on observe une zone trop étroite, on risque d’optimiser un poste tout en aggravant le flux global. La bonne question à poser avant de commencer est donc : quel parcours mérite d’être compris de bout en bout ? Ce cadrage évite de confondre mouvement local et performance réelle du processus.
Réaliser un diagramme spaghetti étape par étape
La méthode est volontairement accessible. Elle repose sur l’observation directe, le traçage fidèle et l’analyse collective. Pour éviter les biais, il est préférable de représenter le travail tel qu’il se déroule vraiment, et non tel qu’il est censé se dérouler dans une procédure. Un tracé simple, mais exact, vaut mieux qu’un schéma élégant qui s’éloigne du terrain.
- Définir le périmètre : choisissez une zone, un poste, un produit, un collaborateur ou un type de dossier à suivre.
- Obtenir un plan fiable : utilisez un plan d’usine, un schéma d’entrepôt, un plan de bureau ou un croquis suffisamment proportionné.
- Lister les flux à observer : déplacements d’opérateurs, matières, outils, documents, informations ou validations.
- Observer sur le terrain : suivez le flux réel sans l’interrompre et notez les étapes, attentes, retours et croisements.
- Tracer les déplacements : reportez les trajets sur le plan avec des flèches, des couleurs et, si possible, un ordre chronologique.
- Mesurer et qualifier : estimez les distances, repérez les zones denses, identifiez les trajets répétitifs et les ruptures.
- Analyser en équipe : confrontez le diagramme avec les personnes concernées pour distinguer les contraintes réelles des habitudes héritées.
- Tester une amélioration : rapprocher deux postes, déplacer un stock, créer un point de dépose, modifier un sens de circulation ou simplifier une validation.
Conseils pour un tracé exploitable
Un diagramme spaghetti utile doit rester lisible. Mieux vaut réaliser plusieurs tracés ciblés qu’un seul schéma saturé. Par exemple, une couleur peut représenter le parcours d’un opérateur, une autre celui d’un produit, une troisième les retours vers un stock. Si les lignes deviennent trop nombreuses, séparez les flux par période, par famille de produits ou par type d’activité.
Il est également recommandé d’ajouter des annotations simples : attente, contrôle, recherche d’outil, validation, manutention, erreur de rangement. Ces précisions aident à comprendre pourquoi un déplacement existe. Un trajet long n’est pas toujours inutile ; il peut être imposé par une contrainte de sécurité, de qualité ou de réglementation. L’analyse doit donc rester pragmatique et s’appuyer sur des faits observés.
Avantages, limites et erreurs à éviter
Le principal avantage du diagramme spaghetti est sa capacité à provoquer une prise de conscience rapide. Là où un tableau de données peut sembler abstrait, le tracé montre immédiatement les gaspillages : kilomètres inutiles, boucles répétées, croisements, postes mal placés, files d’attente. Il facilite aussi le dialogue entre managers, opérateurs, logisticiens et équipes méthodes, car chacun observe la même réalité visuelle.
- Simplicité : il peut être réalisé avec du papier, un crayon et un plan.
- Rapidité : une première observation peut déjà révéler des pistes d’amélioration.
- Polyvalence : il s’applique à un atelier, un entrepôt, un hôpital, un bureau ou un processus administratif.
- Orientation terrain : il repose sur les déplacements réels, pas seulement sur l’organisation théorique.
Ses limites doivent toutefois être connues. Un diagramme spaghetti ne dit pas, à lui seul, quelle solution choisir. Il montre les flux, mais il ne chiffre pas automatiquement les coûts, les temps d’attente, la charge de travail ou l’impact qualité. Il peut aussi être trompeur si l’observation est trop courte, réalisée un jour atypique ou influencée par la présence de l’observateur.
Les pièges les plus fréquents
La première erreur consiste à tracer depuis un bureau, en s’appuyant sur ce que l’on croit savoir du processus. Le diagramme perd alors son intérêt. La deuxième erreur est de chercher une solution avant d’avoir compris la cause des déplacements : déplacer une machine peut améliorer un flux et en détériorer un autre. La troisième est de ne pas associer les personnes concernées. Or ce sont souvent elles qui savent pourquoi un outil est rangé à un endroit, pourquoi un stock tampon existe ou pourquoi une validation prend un détour.
Enfin, il faut éviter de confondre réduction des déplacements et amélioration globale. Supprimer des pas n’a de valeur que si cela améliore la sécurité, la qualité, le délai, la fluidité ou le confort de travail. Le bon indicateur n’est pas seulement la distance parcourue, mais la contribution du nouveau flux à la performance du processus.
Diagramme spaghetti, VSM et outils complémentaires
Le diagramme spaghetti est souvent rapproché de la Value Stream Mapping, ou VSM, mais les deux outils ne répondent pas exactement au même besoin. Le premier se concentre sur la trajectoire réelle dans l’espace. La seconde cartographie la chaîne de valeur, les étapes du processus, les temps, les stocks, les informations et les attentes. Ils sont donc complémentaires plutôt que concurrents.
| Outil | Ce qu’il montre le mieux | Quand l’utiliser |
|---|---|---|
| Diagramme spaghetti | Déplacements, croisements, détours, implantation physique | Pour optimiser une zone, un atelier, un entrepôt ou un parcours terrain |
| VSM | Flux de valeur, étapes, temps d’attente, stocks, informations | Pour analyser un processus complet de bout en bout |
| Plan d’implantation | Disposition des postes, machines, zones et équipements | Pour préparer ou documenter une organisation spatiale |
En pratique, on peut commencer par une VSM pour comprendre le processus global, puis utiliser un diagramme spaghetti sur une zone critique repérée pendant l’analyse. À l’inverse, un tracé très enchevêtré peut révéler un problème d’organisation plus large qui mérite ensuite une cartographie des flux complète.
Pour créer le diagramme, les outils les plus simples restent souvent les meilleurs : impression d’un plan, feutres de couleur, post-it, photos terrain. Pour un rendu partageable, un logiciel de dessin, un tableur, un outil de présentation ou une solution de cartographie de processus peut suffire. L’essentiel est de conserver le lien avec l’observation réelle : un schéma numérique ne remplace pas une analyse faite au plus près du terrain.
